Las nuevas resistencias shunt contribuyen a una mayor miniaturización en aplicaciones de automoción, consumo y equipos industriales.

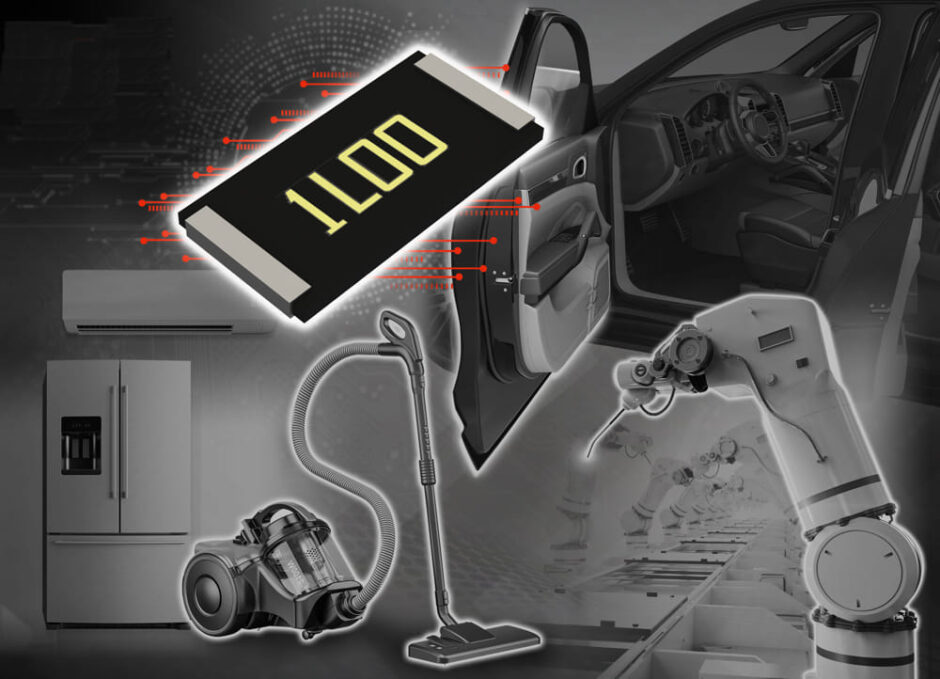

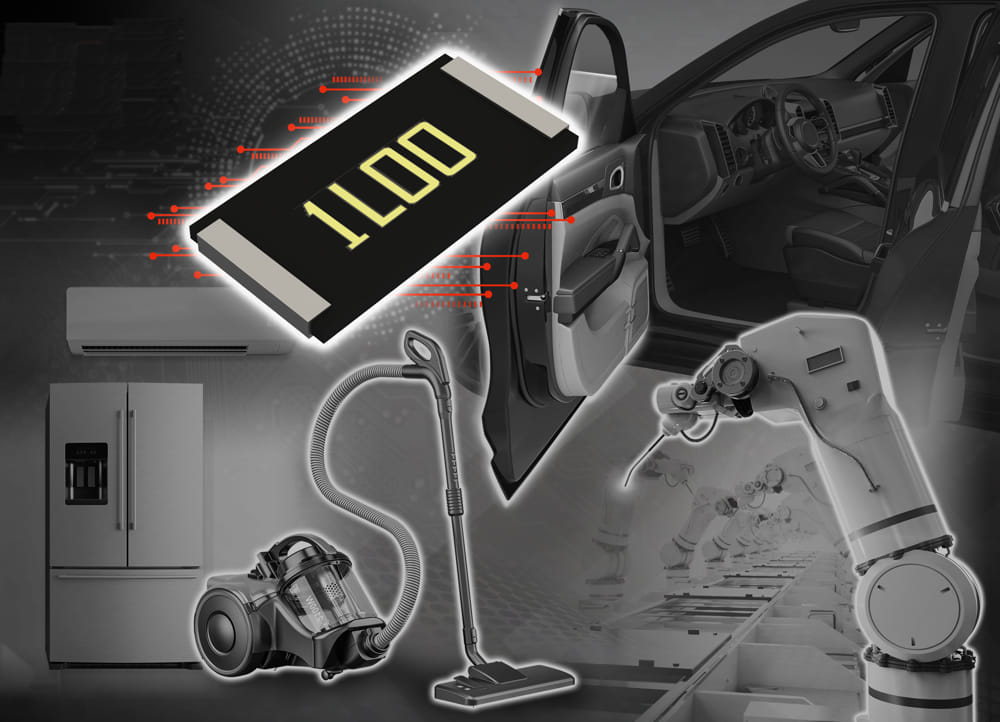

ROHM ha presentado tres nuevos modelos en su serie PMR100 de resistencias shunt de placa metálica de tamaño 2512 / 6432, que ofrecen una potencia nominal de 5 W en resistencias ultrabajas de 0,5, 1,0 y 1,5 miliohmios.
Las resistencias shunt para la detección de corriente son esenciales para la protección contra sobrecorriente en fuentes de alimentación y la detección del nivel de las baterías, así como en circuitos de accionamiento por motor en diversas aplicaciones, incluyendo automoción, equipos industriales y electrónica de consumo.
Para lograr el ahorro de energía necesario en estos campos, es crucial un control preciso del circuito, lo cual se consigue mediante resistencias shunt de alta precisión y fiabilidad. Con el avance de la funcionalidad de las aplicaciones, se requiere que las placas de circuito sean más densas, demandando resistencias shunt más pequeñas y de mayor potencia. En el ámbito automotriz, es vital asegurar una detección precisa incluso en entornos de altas temperaturas.
Estos nuevos modelos de la serie PMR100 alcanzan una potencia nominal de 5 W gracias a la utilización de nuevos materiales que presentan excelentes características de temperatura y reducción de la temperatura de los terminales. Esto convierte a estos modelos en los mejores de su clase para tipos de chip plano de tamaño 6432 con película protectora.
Al ofrecer una potencia nominal aproximadamente 2,5 veces mayor que la de los productos PMR100 de 2 W convencionales y alrededor de 1,7 veces superior a la de los modelos de 3 W, permiten la sustitución de tipos de alta potencia de mayor tamaño, contribuyendo así a la miniaturización en diversas aplicaciones.
Además, se garantiza una temperatura nominal de los terminales de 130 °C (para productos de 0,5 mΩ y 1 mΩ) y un rango de temperaturas de funcionamiento de -65 °C a +175 °C, lo que asegura un funcionamiento estable incluso en entornos de temperaturas extremas. El excelente coeficiente de temperatura de la resistencia (CTR) de ±75 ppm/°C garantiza una detección de corriente de alta precisión.
